Wenn Sie Visual-XSel 5.0 noch nicht installiert haben, führen Sie
zunächst das Setup
nach dem Download durch
und rufen dann XSel.exe auf.

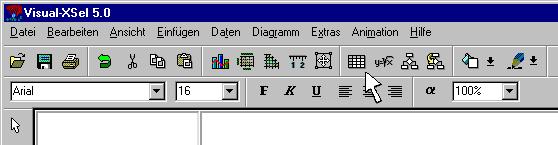

Es erscheint das sogenannte Arbeitsblatt des Programmes. Zur Dateneingabe
öffnen Sie
die Tabelle.
die ein eigenes Fenster besitzt. Geben Sie in die Spalte A ab der zweiten
Zeile die Werte der
Laufstrecke, bzw. die Lastwechselzahl ein. In der Spalte B kann optional
die Anzahl der
Ausfälle angegeben werden.
Wählen Sie das Symbol Grafik erstellen bzw. den Menüpunkt
Diagramm/aktualisieren

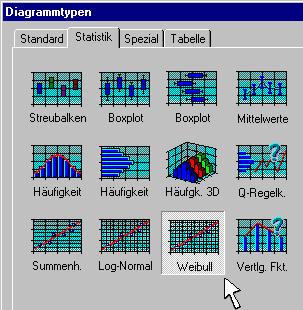

in der Tabelle und es erscheint die Diagrammauswahl. Unter der Rubrik
Statistik
drücken
Sie die Taste Weibull.

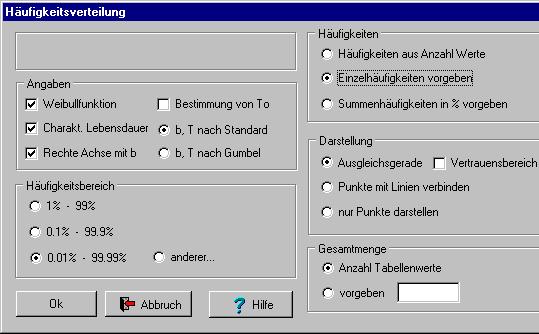

und es erscheint eine Dialogbox mit den entsprechenden Parametern, die
für die Weibull-
Häufigkeitsverteilung maßgebend sind.
Wenn in der Spalte B der Tabelle die Ausfälle vorgegeben wurden,
wie in diesem Beispiel,
ist unter Häufigkeiten Einzelhäufigkeiten vorgeben
zu wählen. Ist die Spalte B leer, so
ist Häufigkeiten aus Anzahl Werte anzuklicken.
Zur Angabe von b und T (Steigung und charakt. Lebensdauer) wählen
Sie unter Angaben
die Weibullfunktion und Rechte Achse mit b.

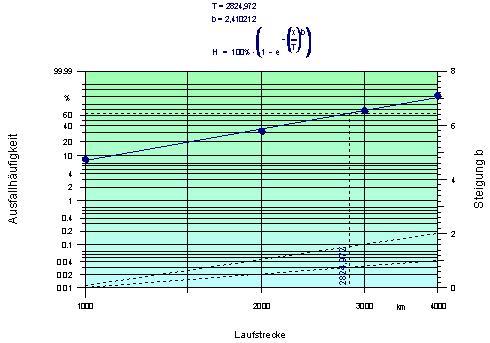

Nach Bestätigung durch die Taste Ok erscheint ein weiteres Dialogfenster
zur Eingabe
der Überschriften und der Achsenbeschriftungen. Sind diese eingegeben,
erscheint das
Diagramm im Arbeitsblatt:
Um Weibull-Analysen durchzuführen, z.B. den statistischen Vergleich
von zwei Verteilungen,
oder das sog. Sudden-Death-Verfahren, sind Dateivorlagen anzuwenden
(im Verzeichnis
/Weibull), bei denen bereits ein Beispieldiagramm angelegt ist. In
diesen Dateivorlagen
wurden spezielle Berechnungsroutinen integriert (als Flußdiagramme).
Zur Erstellung des Diagrammes nach Eingabe der Daten in der Tabelle,
ist es hier lediglich
notwendig das Programm zu starten (Menüpunkt Berechnen/Programm
starten). Das
bereits vorhandene Diagramm wird automatisch aktualisiert.
Ausführliche Beschreibungen und weitere Informationen erhalten
Sie in der Online-Hilfe
unter Statistik/Verteilungen/Weibull.
